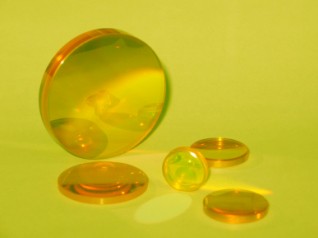

用于CO2激光系统的平凸透镜
平凸透镜适用于激光热处理、焊接、切割和红外辐射采集，在这些应用中，光斑大小或成像质量并不是最重要的因素。在受衍射限制的高光圈值光学系统中，透镜的形状对系统性能并无实质影响，平凸透镜就成了一个经济的选择。
为了取得满意的性能，平凸透镜的曲面应朝向准直的入射光束，或朝向共轭距离（物距和像距被合称为共轭距离）较长的那一端。
公差：
直径公差: +0/-0.10mm
厚度公差: ±0.10mm
焦距公差: <+/-2%
边缘厚度变化 (ETV) : < minutes
通光口径: >90%
面型精度 （径向偏离度/不规则度）@0.63µm:平面侧：1条纹/0.5条纹 凸面侧：随半径变化
表面质量: 20-10 scratch and dig
增透膜层反射率/表面@10.6µm ：<= 0.40 %
|
材料
|
焦距
|
直 径
|
边缘厚度
|
|
（英寸）
|
（毫米）
|
（英寸）
|
（毫米）
|
|
硒化锌
|
1.0”
|
0.5
|
12.70
|
0.060
|
1.52
|
|
硒化锌
|
1.0”
|
0.75
|
19.05
|
0.085
|
2.16
|
|
硒化锌
|
2.5”
|
1.0
|
25.40
|
0.085
|
2.16
|
|
硒化锌
|
5.0”
|
1.0
|
25.40
|
0.102
|
2.59
|
|
硒化锌
|
10.0”
|
1.0
|
25.40
|
0.111
|
2.82
|
|
硒化锌
|
2.5”
|
1.1
|
27.94
|
0.085
|
2.16
|
|
硒化锌
|
5.0”
|
1.1
|
27.94
|
0.160
|
4.06
|
|
硒化锌
|
7.5”
|
1.1
|
27.94
|
0.106
|
2.69
|
|
硒化锌
|
10.0”
|
1.1
|
27.94
|
0.109
|
2.77
|
|
硒化锌
|
2.5”
|
1.5
|
38.10
|
0.799
|
2.03
|
|
硒化锌
|
2.5”
|
1.5
|
38.10
|
0.300
|
2.62
|
|
硒化锌
|
3.5”
|
1.5
|
38.10
|
0.354
|
8.99
|
|
硒化锌
|
3.75”
|
1.5
|
38.10
|
0.086
|
2.18
|
|
硒化锌
|
5.0”
|
1.5
|
38.10
|
0.028
|
7.11
|
|
硒化锌
|
5.0”
|
1.5
|
38.10
|
0.300
|
7.62
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.280
|
7.11
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.300
|
7.62
|
|
硒化锌
|
7.5”
|
2.0
|
50.80
|
0.310
|
7.87
|
|
硒化锌
|
7.5”
|
2.0
|
50.80
|
0.380
|
9.65
|
|
硒化锌
|
10.0”
|
2.5
|
63.50
|
0.390
|
9.90
|
用于 CO2激光器和红外光学系统的凹凸透镜
凹凸透镜可以降低球差，可产生最小的准直入射光焦点。
公差：
直径公差: +0/-0.10mm
厚度公差: ±0.10mm
焦距公差: <+/-2%
边缘厚度变化 (ETV) : <2 minutes
通光口径: >90%
面型精度 （径向偏离度/不规则度）@0.63µm ：凸面侧：随半径变化
表面质量: 20-10 scratch and dig
增透膜层反射率/表面@10.6µm ：<= 0.40%
|
材料
|
焦距
|
直 径
|
边缘厚度
|
|
（英寸）
|
（毫米）
|
（英寸）
|
（毫米）
|
|
硒化锌
|
1.5”
|
0.5
|
12.70
|
0.06
|
0.152
|
|
硒化锌
|
1.0”
|
1.0
|
25.40
|
0.085
|
2.16
|
|
硒化锌
|
2.5”
|
1.0
|
25.40
|
0.085
|
2.16
|
|
硒化锌
|
5.0”
|
1.0
|
25.40
|
0.085
|
2.16
|
|
硒化锌
|
1.5”
|
1.1
|
27.94
|
0.085
|
2.16
|
|
硒化锌
|
2.5”
|
1.1
|
27.94
|
0.085
|
2.16
|
|
硒化锌
|
5.0”
|
1.1
|
27.94
|
0.085
|
2.16
|
|
硒化锌
|
2.5”
|
1.5
|
38.10
|
0.085
|
2.16
|
|
硒化锌
|
5.0”
|
1.5
|
38.10
|
0.236
|
5.99
|
|
硒化锌
|
5.0”
|
1.5
|
38.10
|
0.290
|
7.37
|
|
硒化锌
|
5.0”
|
1.5
|
38.10
|
0.354
|
8.99
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.125
|
3.18
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.236
|
5.99
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.290
|
7.37
|
|
硒化锌
|
7.5”
|
1.5
|
38.10
|
0.354
|
8.99
|
|
硒化锌
|
5.0”
|
2.0
|
50.80
|
0.100
|
2.54
|
|
硒化锌
|
7.5”
|
2.0
|
50.80
|
0.380
|
9.65
|
|
硒化锌
|
10.0”
|
2.0
|
50.80
|
0.100
|
2.54
|
|
硒化锌
|
5.0”
|
2.5
|
63.50
|
0.160
|
4.06
|
|
硒化锌
|
7.5”
|
2.5
|
63.50
|
0.160
|
4.06
|
|
硒化锌
|
10.0”
|
2.5
|
63.50
|
0.160
|
4.06
|
